三防平板电脑-SIM卡电路及维修
时间:2024-08-12 作者:乐凡信息 浏览:192

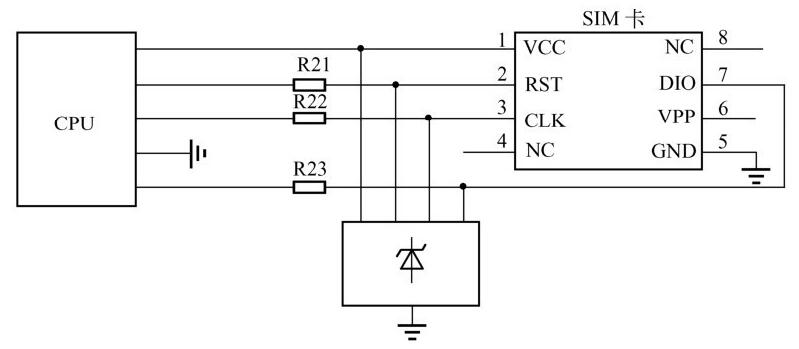

三防平板电脑中的SIM 卡电路比较简单,几个串接电阻和滤波电容以及一个过压保护元器件,还有就是CPU到SIM卡之间的引脚连线,电路如图1 所示。



图1 SIM卡接口电路

三防平板电脑SIM卡电路的维修

当三防平板电脑开机时与网络进行鉴权,这时必有数据沟通,尽管时间很短,但测量一定有数据,所以在判定SIM卡电路故障时,在这个时隙上进行监测是最佳监测时间。

检测SIM卡存在与否的信号只在开机瞬间产生,当开机检测不到SIM卡存在时,将提示“InsertCard(插入卡)”;如果检测到 SIM 卡已存在,但机卡之间的通信不能实现,会显示“CheckCard(检查卡)”;当 SIM 卡对开机检测信号没有响应时,平板电脑会提示“InsertCard(插入卡)”;当SIM卡在开机使用过程中掉电、由于松动接触不良或使用报废卡时,平板电脑会提示“Bad Card/SIM Error”。

三防平板电脑启动时,在SIM 卡座上用示波器可以测量到SIM_I/O、SIM_CLK、SIM_RST 信号,它们一般是一个3V左右的脉冲。若检测不到,说明SIM 卡座供电开关管周边电阻、电容元器件脱焊或SIM卡卡座脱焊,也有可能是卡座接触不良,SIM卡表面氧化或是报废卡。

卡开关是判断卡是否插入 CPU 的检测点,由于卡开关的机械动作,造成开关损坏的很多,现在已经将此机械的卡开关去掉了。三防平板电脑通过数据的收集来识别卡是否插入,减少了卡开关不到位或损坏造成的问题。SIM 卡的工作一般都是从电源模块输出的,电源又受 CPU 卡接口信号的控制。对于卡电路中的 SIMDATA、SIMCLK、SIMRST,全部是由 CPU 的控制来实现的。虽然基站与网络之间的沟通数据随时随地进行着,当平板电脑开机时与网络进行鉴权必有数据沟通,这时的测试尽管时间很短,但一定有数据,所以在判定卡电路故障时,可在开机瞬间,在SIM卡座上用示波器测量SIMVCC、SIMDAT、SIMCLK、SIMRST信号,它们都是一个 3~5V 左右的脉冲(开一次机只能测量一个)。若测不到,说明 SIM 卡电路有故障。如有一路测不到 3~5V 的脉冲,多为断路;若 4 路均测不到,多是电源、CPU 虚焊,或电源和CPU之间卡接口电路断路。

三防平板电脑电源上电期间,SIM 卡按以下次序激活各触点:RST 低电平状态;Vcc 加电;I/O 口处于接收状态;Vpp 加电;提供稳定的时钟信号。当关闭电源时,SIM 卡按如下顺序工作:RST 低电平状态;CLK 低电平状态;Vpp 去电;I/O 口低电平状态;Vcc 去电。测试方法 :SIM卡供电为跳变电压,只能用示波器测量,在每个引脚能测到3~5V电压,若哪路无电压则说明哪路有故障。所测波形一般为比较直的直线波形。若每个信号都有锯齿杂波,说明为VCC供电的滤波电容坏了。在这里只能采取替换方式,不能直接拆掉,因为拆掉会出现不读卡。若没有示波器可以用万用表的电阻挡或二极管挡,测试对地阻值的方法,来测试SIM 卡电路的好坏,如果 SIM 卡引脚对地阻值为无穷大或测不出阻值,说明开路,如果阻值很小或者为零,说明短路,这时应着重检测 SIM 卡保护电路和对地滤波电容的好坏。例如,测量后发现 CLK 信号不正常,只有 2.0 的幅度且有时还达不到并且极不稳定,确定为CPU坏。对于无VSIM的信号,可以引线到2.8V的供电端,如果发现无RST信号,也可以飞线一个RST信号到RST端。

SIM卡的检修步骤:

① 先测量SIM卡座的RST、IO、CLK、VCC信号,在开机瞬间测量,若无SIM卡的供电(VCC),则检查卡的供电电路,并注意卡供电线路上的电容以及卡的供电保护管是否漏电,再就是卡的升压电路。

② 检查SIM卡座与电源或CPU之间的通信线。

③ 检查电池检测电路和卡的开关电路。

④ 检查SIM卡的CLK频率与幅度,它一般由CPU将13MHz信号分频或由电源管理单元的时钟电路输出,SIM 卡的 CLK 频率一般采用 3.25MHz 或 1.083MHz,幅度与 VSIM信号是一致的。

⑤ 检查CPU与电源IC之间的SIM卡通信。

⑥ CPU或是电源IC部分有无损坏。

⑦ 软件原因
