三防平板电脑-无线模块的维修
时间:2024-08-12 作者:乐凡信息 浏览:167

三防平板电脑中WiFi、GPS、BT、FM、NFC 等无线设备型号众多,但原理都一样,并且电路结构基本一样,主要区别在芯片内部的结构不一样。其无线设备的方框图如图1所示。从工作原理上来看,基本都是这个框架。

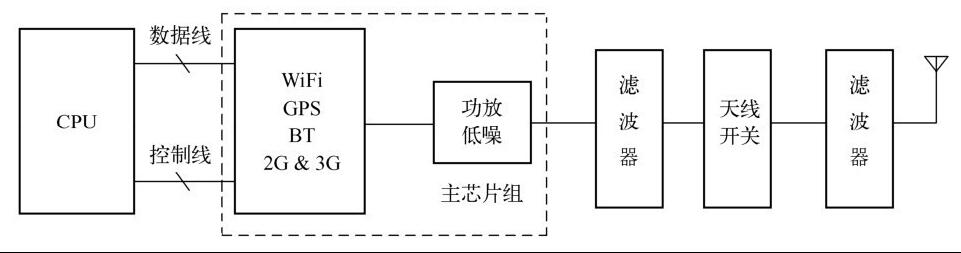

图1 三防平板电脑中无线设备的方框图

三防平板电脑中有的无线设备主芯片和功放集成在一个芯片中,有的则没有滤波器和无线开关,直接接到天线,如果怀疑滤波器和天线开关有问题,可以直接将它们的输入和输出引脚短路,或者将天线直接接到功放端或其他芯片端,以区分故障范围。

有的滤波器后面还加有一级低噪声放大电路(LAN 电路),也可以采用输入输出短路的方法(或用一个小容量的电容,并连在输入输出端)快速判断故障原因。

剩下的就是功放和无线设备的主芯片,以及和 CPU 相连的各种连线引脚了,这部分都是大规模集成电路,可以按检查集成电路的方法进行检测。

下面讲述无线设备的检修流程,具体电路可参考前面相关部分。

第一步是三防平板电脑中外观检查。通过外观检查可以发现一些明显的、简单的故障,否则测量了半天,发现其实是一个引脚虚焊了,岂不白费功夫。因此在动手检修以前,仔细检查电路板上元器件以及集成块,有无明显烧焦、烧坏、少件、掉件,有无接触不良、虚焊,有无明显异常之处,温度是过低、过高,有否进水、霉斑、暗断等可疑的地方,都应仔细检查,避免简单故障复杂化,所以仔细的外观检查是很有必要的。

第二步是三防平板电脑中测量芯片或模组的电源及其对地电阻和电压值是否正常、稳定。如果芯片的电压不正常(或模组的电压不正常),其他的都不会正常,有的芯片或模组可能不止一个或一路电压,可能有多路电压,甚至还有基准电压VREF,所以在测量无线设备芯片或模组时,参考实际电路,将多组电压都测量到,不能有遗漏和没有测量的电压。

第三步是三防平板电脑中测量时钟电路。同样的,在无线设备中芯片和模组的时钟电路只有一个时钟的很少,大部分芯片都需要两个以上的时钟,常见的时钟有 32.768kHz、13MHz、16MHz、25MHz 等频率的时钟。时钟电路的检测也是先从简单的开始,再测下电阻值和电压值,用频率计和示波器来判断是否是时钟电路的故障。

第四步是三防平板电脑中测复位电路。复位电路比较容易测量,一般是高电平,低电平时系统复位,如果实在没把握可以把该引脚对地短接一下,看故障是否变好。

第五步是查看三防平板电脑中数据接口电路。无线设备无论是发射还是接收,其数据都是通过数据接口传输到CPU的,所以这部分主要测量这些接口的对地阻值和电压,以帮助判断是否有故障。
