行业平板定制中的无线射频识别(RFID)的组成
时间:2024-05-15 作者:乐凡信息 浏览:32

行业平板电脑无线射频识别技术是利用射频信号和空间耦合传输特性,从而实现对被识别物体的自动识别的。射频系统的优点是不局限于视线的范围,识别距离比采用光学系统识别的距离远,有些 RFID 识别产品的识别距离可以达到上百米。另外,射频识别卡具有读写能力,可携带大量数据,同时具有难以伪造和智能性较高等特点。射频识别和条形码一样,也属于非接触式识别技术。由于无线电波能“扫描”数据,所以行业平板电脑RFID标签可做成各种形式,行业平板电脑RFID标签也可做成可读写的。


行业平板电脑RFID 最早出现在20世纪80年代,与其他识别技术相比,其明显的优点是电子标签和阅读器无须接触便可完成识别,它的出现改变了条形码依靠“有形”的一维或二维几何图案来提供信息的方式,通过芯片来提供存储在其中的数量巨大的“无形”信息。行业平板电脑RFID 首先在欧洲市场上得以使用,最初被应用在一些无法使用条形码跟踪技术的特殊工业场合(如目标定位、身份确认及跟踪库存产品等),随后在世界范围内得到普及。


射频标签最大的优点就在于非接触性,因此完成识别工作时无需人工干预,能够实现自动化且不易损坏,可识别高速运动物体并可同时识别多个射频标签,操作快捷方便。另外,射频标签不怕油渍、灰尘污染等恶劣的环境,但其缺点是成本相对较高。



1.行业平板电脑无线射频识别系统的组成

目前,行业平板电脑RFID 系统通常由传输器、接收器、微处理器、天线、标签五部分构成,其中传输器、接收器和微处理器通常都封装在一起,统称为读写器(或阅读器、读头),因此人们经常将RFID系统分为读写器、天线和标签三大部分。

读写器是行业平板电脑 RFID 系统最重要也最复杂的一个部分,因为读写器一般是主动向标签询问标识信息的,所以又被称为询问器。读写器一方面通过标准网络接口、RS-232串口或USB接口同主机相连,另一方面通过天线同 RFID 标签通信。有时为了方便,可将读写器、天线和智能终端设备集成在一起组成可移动的手持式读写器。

天线同读写器相连,用于在标签和读写器之间传递射频信号。读写器可以连接一个或多个天线,但每次使用时只能激活一个天线。天线的形状和大小会随着工作频率和功能的不同而不同。行业平板电脑RFID 系统的工作频率从低频到微波,范围很广,这使得天线与标签芯片之间的匹配问题变得比较复杂。在某些设备中,常将天线与阅读器、天线与标签模块集成在一个设备单元中。


行业平板电脑标签(Tag)是由耦合元件、芯片及微型天线组成的,每个标签内部都有唯一的电子编码,附着在物体上用来标识目标对象。标签进入 行业平板电脑RFID 读写器扫描场以后,接收到读写器发出的射频信号,凭借感应电流获得的能量发送存储在芯片中的电子编码(被动式标签),或者主动发送某一频率的信号(主动式标签)。

RFID标签的原理和条形码相似,但与条形码相比,还具有以下优点。


(1)体积小且形状多样。RFID 标签在读取上并不受尺寸大小与形状限制,不需要为了读取精度而配合纸张的固定尺寸和印刷品质。

(2)耐环境性。条形码容易被污染而影响识别,但行业平板电脑 RFID 对水、油等物质却有极强的抗污性。另外,即使在黑暗的环境中,行业平板电脑RFID标签也能够被读取。

(3)可重复使用。标签具有读写功能,电子数据可被反复覆盖,因此可以被回收而重复使用。

(4)穿透性强。标签在被纸张、木材和塑料等非金属或非透明的材质包裹的情况下也可以进行穿透性通信。

(5)数据安全性。标签内的数据采用循环冗余校验的方法,可以保证标签发送数据的准确性。

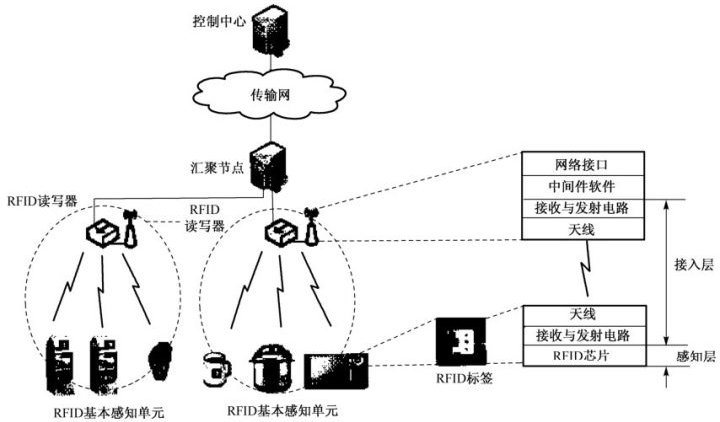

在行业平板电脑RFID的实际应用中,标签附着在被识别的物体上(表面或内部),当带有标签的被识别物品通过其可识读范围时,读写器自动以无接触的方式将标签中的约定识别信息读取出来,从而实现自动识别物品或自动收集物品标志信息的功能,行业平板电脑RFID系统结构如下图所示。

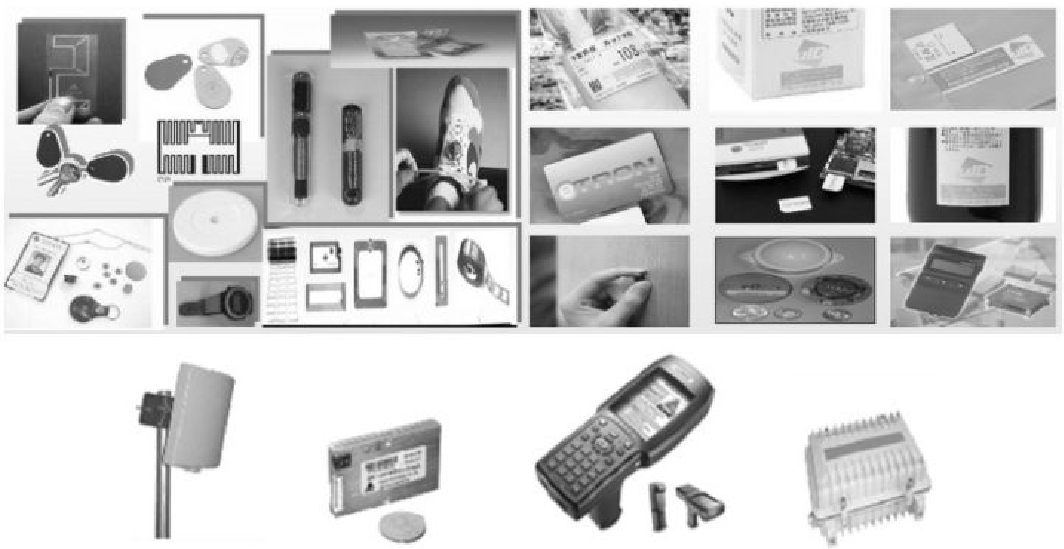

行业平板电脑RFID 通常作为物联网感知和识别层中的一种核心技术,主要由数据采集和后台数据库网络应用系统两大部分组成。目前已经发布或者正在制定中的标准主要与数据采集相关,其中包括标签与读写器之间的接口、读写器与计算机之间的数据交换协议、RFID标签与读写器的性能和一致性测试规范,以及RFID标签的数据内容编码标准等。此外,为了更好地完成无线射频识别技术的识读功能,在较大型的行业平板电脑RFID系统中,还需要用到中间件等附属设备来完成对多读写器识别系统的管理。RFID 芯片、标签、读写器如下图所示。
